鍍鋅鋼絞線概述：
鍍鋅鋼絞線：鍍鋅鋼絞線/承力線主要用于電力系統(tǒng)的拉線及通信系統(tǒng)的通訊電纜承力線索，也用于鋼芯鋁絞線的鋼芯，我公司可以提供防腐鍍鋅鋼絞線產(chǎn)品。
　 鍍鋅鋼絞線采用的標(biāo)準(zhǔn)：
鍍鋅鋼絞線采用的標(biāo)準(zhǔn)是YB/T 5004-2001，效采于日本標(biāo)準(zhǔn)JIS G3537—1994《鍍鋅鋼絞線》。與日本標(biāo)準(zhǔn)相比存在差異如下：
　 鍍層重量髙于日本標(biāo)準(zhǔn)
　 鋼絲的公稱抗拉強(qiáng)度級(jí)別高于日本標(biāo)準(zhǔn)
　 YB/T 5004-2001是YB/T 5004-1993(由GB 1200—1988轉(zhuǎn)化）標(biāo)準(zhǔn)的修訂版，與前版標(biāo)準(zhǔn)相比，在以下方面進(jìn)行了修訂：
1、取消了電鍍鋅和薄鋅層C級(jí)、1175強(qiáng)度級(jí)；
2、增加了鋼絞線直徑系列和1X37結(jié)構(gòu)；
3、將考核鋼絞線破斷拉力總和改為考核小破斷拉力；
4、對(duì)鋼絲鍍層表面質(zhì)量判定進(jìn)行了界定。
　 自YB/T 5004-2001標(biāo)準(zhǔn)實(shí)施之日起，代替YB/T 5004-1993《鍍鋅鋼絞線》。YB/T 5004-2001標(biāo)準(zhǔn)于1993年12月發(fā)布
  鍍鋅鋼絞線的分類：
鋼絞線按斷面結(jié)構(gòu)分為四種，如圖所示。

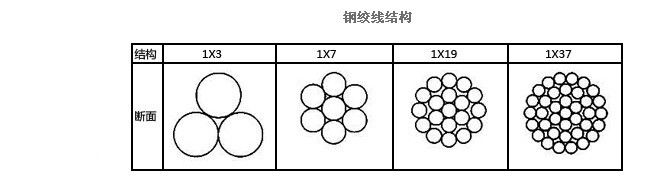

鋼絞線結(jié)構(gòu)

鍍鋅鋼絞線按公稱抗拉強(qiáng)度分為四級(jí)1270 MPa、l370MPa、l 470 MPa和1570 MPa。
鍍鋅鋼絞線內(nèi)鋼絲鋅層級(jí)別分為三級(jí)：特A、A、B。鋅層級(jí)別應(yīng)在合同中注明，未注明時(shí)由供方?jīng)Q定
鍍鋅鋼絞線的尺寸、外形、重量

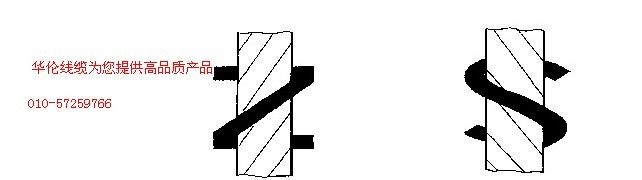

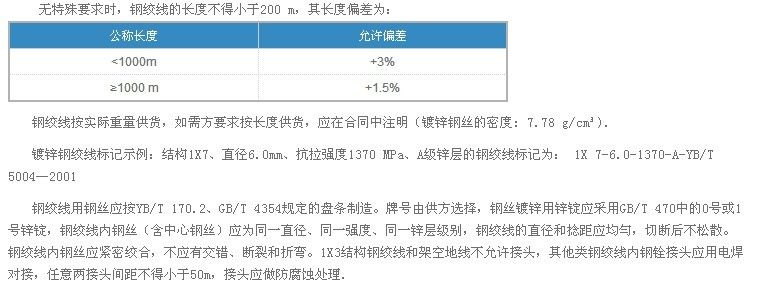

鍍鋅鋼絞線捻距應(yīng)不大于其直徑的14倍，其他倍數(shù)的捻距應(yīng)在合同中注明。鋼絞線外層捻向?yàn)橛夷?，外層鋼絲的捻向應(yīng)與相鄰內(nèi)層鋼絲的捻向相反（見(jiàn)下圖)，如需改變捻向應(yīng)在合同中注明。

鍍鋅鋼絞線的力學(xué)性能
鋼絞線內(nèi)拆股鋼絲的力學(xué)性能應(yīng)符合表1規(guī)定。

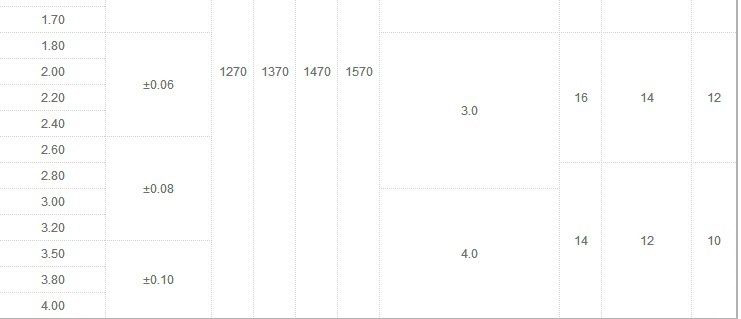

  表1鋼絞線內(nèi)拆股鋼絲力學(xué)性能

鋼絞線的小破斷拉力在表2-表5中給出。
注：根據(jù)用戶要求，可生產(chǎn)表2-表5中未列入的中間規(guī)格鋼絞線，力學(xué)性能按相鄰較低級(jí)別考核。

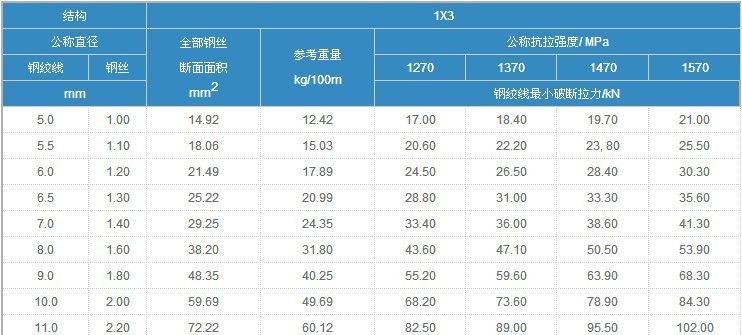

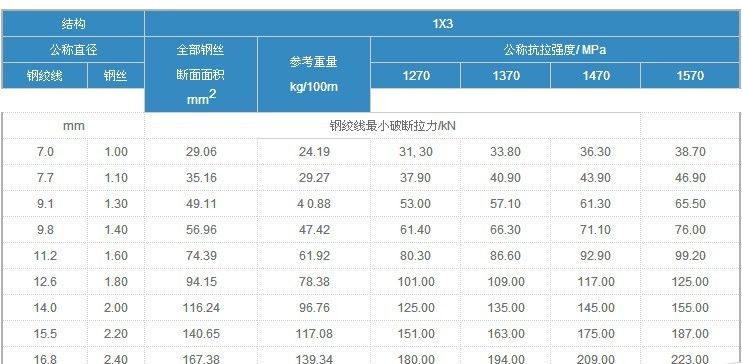

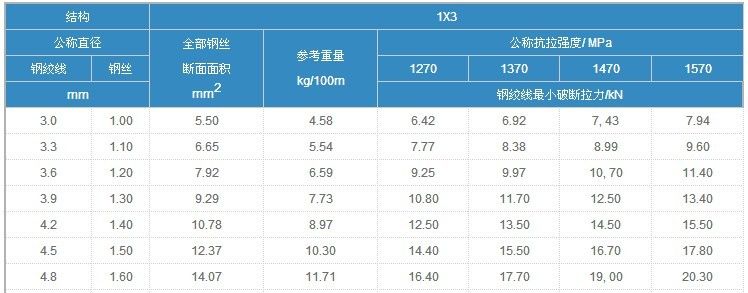

  表2鋼絞線小破斷拉力

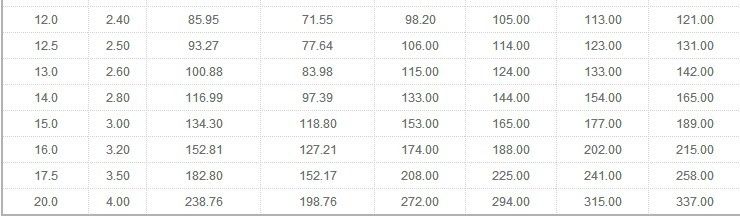

  表3鋼絞線小破斷拉力

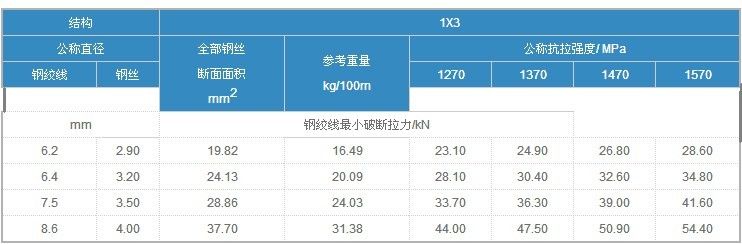

　 表4鋼絞線小破斷拉力

　 表5鋼絞線小破斷拉力

　 鋼絞線破斷拉力有如下兩種測(cè)定方法，用戶應(yīng)在合同中注明，當(dāng)未注遍時(shí)，由供方自行選擇。
方法1為測(cè)定整條鋼絞線破斷拉力。
方法2為測(cè)定鋼絞線破斷拉力總和，按如下公式：
　 鋼絞線內(nèi)鋼絲破斷拉力總和=鋼絞線小破斷拉力X換算系數(shù)
換算系數(shù)：
  1X3結(jié)構(gòu)為1.08
　 1X7結(jié)構(gòu)為1.08
　 1X19結(jié)構(gòu)為1.11
　 1X37結(jié)構(gòu)為1.17
鍍層質(zhì)量
　 熱鍍鋅鋼絲表面應(yīng)鍍上均勻連續(xù)的鋅層，不得有裂紋和露鍍。 5-4.2鋼絲的鍍鋅層允許有不影響使用的局部白色斑點(diǎn)、閃點(diǎn)、薄膜和個(gè)別的鋅層堆積，但堆積的局部 加大值不得超過(guò)鋼絲直徑正偏差的2倍。
  鋼絞線內(nèi)拆股鋼絲的鍍層質(zhì)量應(yīng)符合表6規(guī)定.

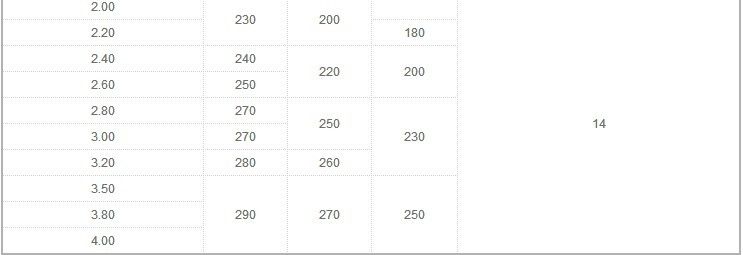

  表6鋼絲鋅層質(zhì)量

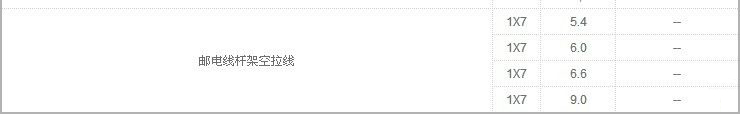

  表A1鋼絞線主要用途推薦表
