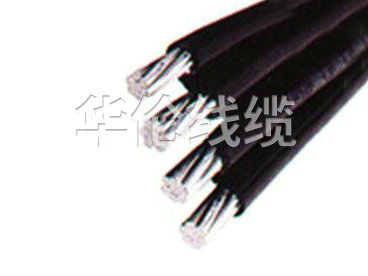

架空絕緣導線
1.用途： 適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。
2、使用特性：
①額定電壓為1、10KV、35KV
②電纜的長期工作溫度：
聚氯乙烯(PVC)、聚乙烯(PE)絕緣應不超過70℃；
交聯聚乙烯(XLPE)絕緣應不超過90℃。
③短路時(長持續時間不超過5秒)電纜導體的高溫度；
聚氯乙烯絕緣不超過160℃；
聚乙烯絕緣不超過150℃；
交聯聚乙烯絕緣不超過250℃。
④電纜敷設溫度不應不低于-20℃。
⑤電纜的允許彎曲半徑：
▲ 1KV電纜
電纜外徑D<25mm……４D;
電纜外徑D≥25mm……6D.
▲ 10KV電纜
單芯電纜20(D+d)±0.5％。
多芯電纜15(D+d) 0.5％。
式中：D-----電纜的實際外徑；
d-------導體的實際外徑。
3、型號、名稱及用途：
額定電壓KV 型號 名稱 主要用途
JKLV 鋁芯聚氯乙烯絕緣架空電纜 架空固定敷設，引戶線等
JKLY 鋁芯聚乙烯絕緣架空電纜
JKLYJ 鋁芯交聯聚乙烯絕緣架空電纜
JKLGYJ 鋁芯交聯聚乙烯絕緣鋼芯加強型架空電纜 架空固定敷設，架設時應考慮電纜和樹木保持一定距離，電纜運行時允許和樹木頻繁接觸
JKLYJ/B 鋁芯本色交聯聚乙烯絕緣架空電纜
JKLYJ/Q 鋁芯輕型交聯聚乙烯薄絕緣架空電纜 架空固定敷設，架設時應考慮電纜和樹木保持一定距離，電纜運行時只允許和樹木短時接觸
JKLY/Q 鋁芯輕型聚乙烯薄絕緣架空電纜
架空絕緣線
　　中文名稱：架空絕緣線
　　英文名稱：Aerial insulation line
　　定義：單層或多層鋁股線絞合在上面擠制絕緣層的導線
　　所謂架空線是相對電纜說的，就是由桿塔將導線架設在一定高度傳輸電能的線路。對于高壓輸配電網架空線的對地絕緣一般是靠空氣的，之前的配電線路（10kV一下除380V）一般也采用裸導線，但由于市區配電環境復雜，常常發生短路接地及雷擊線路的情況，導致供電可靠性降低，所以目前一般10kV以下架空線路都采用絕緣導線（即導線外層包裹絕緣層），這就是所謂的絕緣架空線
　　架空線有低壓和高壓之分，一般型號分為很多種，比如路燈架空線來說，JKLYJ*10KVA*50*100，就說明了架空線的電壓，型號，材質，芯的截面積和長度。
架空絕緣電纜主要應用于城市和林區電網改造中，該產品結構簡單，使用安全，具有優良的機械、物理性能和電氣性能。耐電痕、耐沿面放電、耐大氣性能優良。同時架空電纜用于市郊長距離送電時，電纜電感值很低，線路壓降小，不要增加升壓措施，有很高的經濟效益。2、使用特性2.1電纜長期允許高工作溫度 聚氯乙烯（PVC）、聚乙烯（PE）絕緣應不超過70℃； 交聯聚乙烯絕緣（XLPE）應不超過90℃。2.2短路時（長持續時間不超過5s）導體高溫度 聚氯乙烯（PVC）絕緣應不超過130℃； 聚乙烯（PE）絕緣應不超過150℃； 交聯聚乙烯絕緣（XLPE）應不超過250℃。2.3電纜允許的彎曲半徑 對于10kV、35kV電纜來說：單芯電纜的允許彎曲半徑為：20(D+d)；多芯電纜的允許彎曲半徑為：15(D+d)；其中D—電纜的實際外徑d—導體的實際外徑。 對于1kV電纜：電纜外徑(D)小于25mm者，彎曲半徑應不小于4D；電纜外徑(D)大于或等于25mm者，彎曲半徑應不小于6D。2.4電纜的敷設溫度 電纜的敷設溫度應不小于-20℃。3、電纜的型號規格及執行標準3.1電纜的型號規格 電纜的型號規格見表13.2執行標準 GB12527-90《額定電壓1kV及以下架空絕緣電纜》 GB14049-93《額定電壓10kV、35kV架空絕緣電纜》
